In questo triste periodo , in cui siamo tutti vittime della paura di un nemico fra i più "piccoli" dell'universo e cioè il "Coronavirus - COVID 19" , passiamo il nostro tempo in casa ed allora io fra le altre cose mi sto ritagliando un po di tempo da dedicare a qualche post . In questo , poiché ne ho già pubblicati alcuni di elettromeccanica che può ricondurre a molte macchine fra cui anche la "Sezionatrice" ( oggetto a suo tempo anche di mia progettazione ) , riporto alcune foto relative alla macchina sopracitata ; le ho prese dal Web a download libero modificandole appena un po........

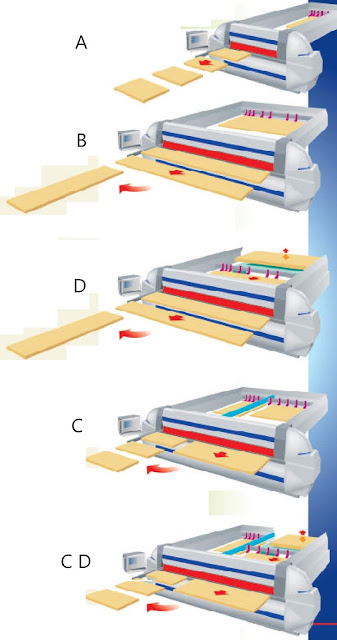

Seguono alcuni esempi di Sezionatrici ad automazione e funzioni crescenti:
A e B : Sezionatrici con carro lama , spintore e programmatore o controllo numerico ( un programmatore , solitamente , gestisce in modo semplice alcuni programmi di taglio mentre il controllo numerico , che può essere anche un PC , gestisce molti programmi e diversi assi praticamente senza limiti di programmazione ) ;
D : Sezionatrice come A e B più tavola elevatrice che permette di accumulare un pacco di pannelli da cui ne verrà prelevato uno o più alla volta che lo spintore spingerà sulla linea di taglio dove verranno effettuati i tagli programmati ;
C : Sezionatrice a due spintori separati in cui i pezzi tagliati longitudinalmente possono essere prelevati dallo spintore più piccolo e tagliati trasversalmente ;
C D : Sezionatrice a doppio spintore più tavola elevatrice ;
D : Sezionatrice come A e B più tavola elevatrice che permette di accumulare un pacco di pannelli da cui ne verrà prelevato uno o più alla volta che lo spintore spingerà sulla linea di taglio dove verranno effettuati i tagli programmati ;
C : Sezionatrice a due spintori separati in cui i pezzi tagliati longitudinalmente possono essere prelevati dallo spintore più piccolo e tagliati trasversalmente ;
C D : Sezionatrice a doppio spintore più tavola elevatrice ;
D1 : Sezionatrice con tavola elevatrice con caricamento pacco pannelli a rulli posteriori ;
D2 : Sezionatrice con tavola elevatrice con caricamento pacco pannelli a rulli laterali ( a destra o a sinistra ) ;
D A : Sezionatrice angolare composta da due macchine separate e indipendenti ( una del tipo con tavola elevatrice "D" e l'altra del tipo "A e B" ) ; mentre una taglia i pannelli longitudinalmente l'altra , in contemporanea , li taglia trasversalmente ;
D2 : Sezionatrice con tavola elevatrice con caricamento pacco pannelli a rulli laterali ( a destra o a sinistra ) ;
D A : Sezionatrice angolare composta da due macchine separate e indipendenti ( una del tipo con tavola elevatrice "D" e l'altra del tipo "A e B" ) ; mentre una taglia i pannelli longitudinalmente l'altra , in contemporanea , li taglia trasversalmente ;
In alto a Sx un particolare di carro lame con visibili i due motori che le fanno girare a potenza e velocità diverse ;
In alto a Dx un particolare dello spintore con le pinze sotto il Pressore (tale zona è denominata "Zona Pressore" nella quale lo spintore posiziona i pannelli a pinze chiuse , solitamente per l'ultimo taglio o rifilo , poi le pinze si aprono ed escono tramite lo spintore dalla zona sopracitata per dar modo al pressore di fermare i pannelli che verranno poi tagliati o rifilati , dico pannelli al plurale perché solitamente sono più di uno sovrapposti per risparmiare tempo........ ; ultimamente però , per maggior precisione , esistono anche macchine con pressore fessurato per permettere alle pinze di rimanere chiuse in zona pressore e mantenere quindi i pannelli sicuramente fermi mentre vengono pressati e poi tagliati ---- c' è comunque una sicurezza meccanica che impedisce ad esse di rimanere per errore sulla linea dove viene effettuato il taglio ) ;
In basso a Sx un particolare di accostatore per l'allineamento laterale ed ottenere così un taglio trasversale squadrato , cioè a 90° ;
In basso a Dx un particolare sulle bandelle rosse di sicurezza che impediscono all'operatore di accedere alla zona di taglio ;
In alto a Dx un particolare dello spintore con le pinze sotto il Pressore (tale zona è denominata "Zona Pressore" nella quale lo spintore posiziona i pannelli a pinze chiuse , solitamente per l'ultimo taglio o rifilo , poi le pinze si aprono ed escono tramite lo spintore dalla zona sopracitata per dar modo al pressore di fermare i pannelli che verranno poi tagliati o rifilati , dico pannelli al plurale perché solitamente sono più di uno sovrapposti per risparmiare tempo........ ; ultimamente però , per maggior precisione , esistono anche macchine con pressore fessurato per permettere alle pinze di rimanere chiuse in zona pressore e mantenere quindi i pannelli sicuramente fermi mentre vengono pressati e poi tagliati ---- c' è comunque una sicurezza meccanica che impedisce ad esse di rimanere per errore sulla linea dove viene effettuato il taglio ) ;
In basso a Sx un particolare di accostatore per l'allineamento laterale ed ottenere così un taglio trasversale squadrato , cioè a 90° ;
In basso a Dx un particolare sulle bandelle rosse di sicurezza che impediscono all'operatore di accedere alla zona di taglio ;
In alto a Sx un particolare in cui è ben visibile uno spintore completo di pinze e motore centrale per la trasmissione del moto e rulli sul piano per facilitare lo scorrimento dei pannelli ed anche evitare sfregi ;
In alto a Dx un particolare di come la pinza agisce sui pannelli tenendoli ben stretti pur con una presa minima che in molti casi si può tradurre in un minimo sfrido o scarto.... ;
In basso due particolari sull'allineamento dei pannelli da tavola elevatrice verso lo spintore : a spintore indietro la tavola con gli allineatori si alza della quota programmata che corrisponderà allo spessore di un pannello o multiplo più eventuale costante - gli allineatori spingono i pannelli contro lo spintore - si chiudono le pinze - scendono tavola elevatrice ed allineatori quindi iniziano i posizionamenti programmati dello spintore e conseguenti tagli ;
In alto a Dx un particolare di come la pinza agisce sui pannelli tenendoli ben stretti pur con una presa minima che in molti casi si può tradurre in un minimo sfrido o scarto.... ;
In basso due particolari sull'allineamento dei pannelli da tavola elevatrice verso lo spintore : a spintore indietro la tavola con gli allineatori si alza della quota programmata che corrisponderà allo spessore di un pannello o multiplo più eventuale costante - gli allineatori spingono i pannelli contro lo spintore - si chiudono le pinze - scendono tavola elevatrice ed allineatori quindi iniziano i posizionamenti programmati dello spintore e conseguenti tagli ;
In alto a Sx e in Centro particolari esempi di regolazione altezza lama (si ottengono tagli più puliti o si possono eseguire scanalature su pannelli di discreto spessore) che può essere a pre-regolazione manuale meccanica o anche a gestione elettronica come asse ;
In alto a Dx particolare di ottimizzazione tempo di taglio in base alla larghezza del pannello : sul carro lame è posizionato un sensore che in mancanza di pannello interrompe la corsa del carro lame riportandolo in posizione iniziale di riposo ;
In basso a Sx particolare esempio di pre-incisione di pannello con bordatura arrotondata da un lato per evitare scheggiature della lama di taglio in uscita dal pannello ;
Infine in basso a dx particolare esempio di doppia aspirazione trucioli ...
In alto a Dx particolare di ottimizzazione tempo di taglio in base alla larghezza del pannello : sul carro lame è posizionato un sensore che in mancanza di pannello interrompe la corsa del carro lame riportandolo in posizione iniziale di riposo ;
In basso a Sx particolare esempio di pre-incisione di pannello con bordatura arrotondata da un lato per evitare scheggiature della lama di taglio in uscita dal pannello ;
Infine in basso a dx particolare esempio di doppia aspirazione trucioli ...
